超低温空气源热泵机组应用1600平米敬老院供暖
项目概况：
工程项目地区：北京市昌平区阳坊镇；
工程项目面积：1600㎡（建筑面积）；
项目分部：
集中锅炉房：1600㎡，门卫室东排平房：150㎡；
工程项目建筑：普通建筑（无外墙保温）；
工程项目末端：原有地暖；
项目设计温度：≥18℃-22℃（敬老院）；
为1600㎡/150㎡超低温空气源热泵采暖系统工程，本次设计范围为住宿、办公室等，使用地点为：北京市昌平区阳坊镇山下。
为给该工程营造一个舒适、温馨、高质量、高品质、高品位的环境，我们给该建筑物选择一套最实用、最完善、能将空气品质处理到最佳状态，使处于其中的人有身处大自然之清新感觉的空调系统。
方案设计
我们主要依据国家规范、行业标准、品牌品质、舒适环保、经济实用、高效可靠、豪华美观、操作简便、维护便利的原则，本着严谨、认真、诚恳的专业态度，根据该建筑物的使用功能及建筑物特点，综合考虑业主的需要，依据国家暖通空调设计规范结合北京、昌平山区地区气候特点，我们进行了如下环保性、舒适性、实用性空调系统设计：超低温�？槭椒缋淅淙人榻岷系嘏洳膳桨�。
设计依据
（1）《民用建筑供暖通风与空气调节设计规范》GB50736-2012
（2）《公共建筑节能设计标准》DBJ14-036-2006
（3）《通风与空调工程施工质量验收规范》GB50243-2002
（4）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
（5）《民用建筑热工设计规范》GB50176-93
（6）甲方提供的设计条件及建施图纸
负荷指标
根据该建筑的建筑特点、用途、相关规范，供暖热指标按100W/㎡（建筑面积）计算。
负荷计算
冷/热负荷估算采用如下公式：
Q=Σqf*F/1000
式中：
Q--建筑物热负荷KW
Qf--建筑物指标W/㎡
F--建筑物建筑面积㎡
总热源站供暖热负荷：Q=Σqf*F/160000=100*1600/1000=160KW
平房供暖热负荷：Q=Σqf*F/15000=100*150/1000=15KW
设备选型
（1）选型原则：单供暖，按热负荷选配超低温空气源热泵机组单暖型，满足供暖的需求。
（2）机组数量：
超低温空气源热泵机组选型：160/75=2台，即选用超低温空气源热泵机组单暖型LYK-71RD共计2台作为建筑物的热源，机组制热量71KW(室外温度-7℃，出水温度45℃)，平房采用一台6p主机制热量18kw1台。
（3) 机组参数:
|
机组型号 |
LYK-71RD |
|
|
制热量（A-7/W45）/COP |
KW |
54.5/2.8 |
|
最大输入功率 |
KW |
26 |
|
最大运行电流 |
A |
52 |
|
额定流量 |
m3/h |
10 |
|
制冷剂型号/充注量 |
Kg |
R22/10.0*2 |
|
电压范围 |
V |
380V--50Hz |
|
水侧压力损失 |
KPa |
≤45 |
|
接水口尺寸 |
DN50 |
|
|
应用环境温度 |
℃ |
-25～+43 |
|
噪声 |
dB |
62 |
|
机组重量 |
Kg |
800 |
|
机组尺寸 (宽*深*高） |
mm |
2100*1100*2000 |
|
机组型号 |
LYK-18RD |
|
|
制热量（A-7/W45）/COP |
KW |
18/2.2 |
|
最大输入功率 |
KW |
4.6 |
|
最大运行电流 |
A |
32 |
|
额定流量 |
m3/h |
10 |
|
制冷剂型号/充注量 |
Kg |
R22/3.7*2 |
|
电压范围 |
V |
220V--50Hz |
|
水侧压力损失 |
KPa |
≤45 |
|
接水口尺寸 |
DN25 |
|
|
应用环境温度 |
℃ |
-25～+43 |
|
噪声 |
dB |
62 |
|
机组重量 |
Kg |
130 |
|
机组尺寸 (宽*深*高） |
mm |
1400*1100*400 |
控制方式
通过对控制面板进行参数设定，实现机组的自动启停、自动控温；根据不同的需求，机组可选用PLC智能控制，可实现远程控制或托管（选用）。

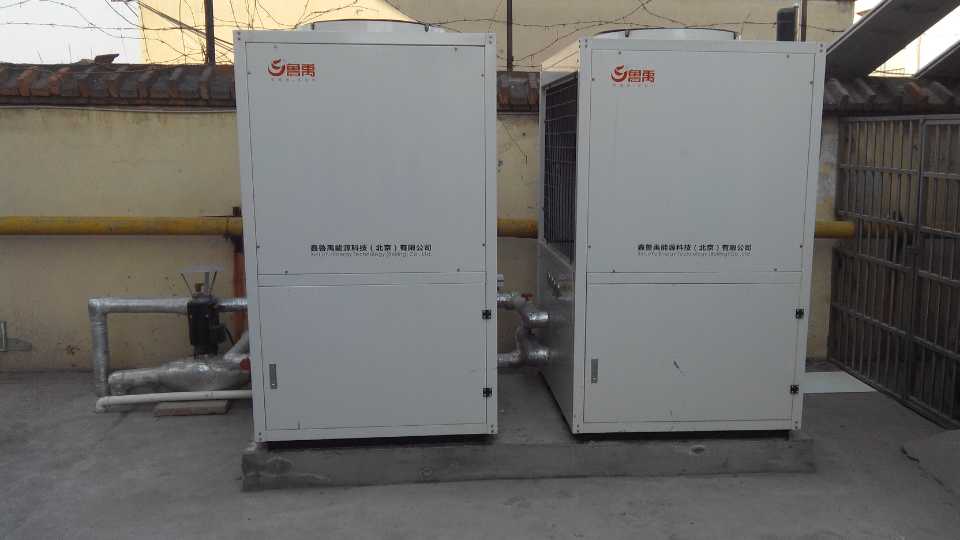

本工程共采用2台LYK-71RD,1台LYK-18RD的超低温空气源热泵冷热水机组
针对本项目我们优先推荐超低温空气源热泵机组的原因如下：
首先，鲁禹超低温空气源热泵冷热水机组不需要专门的机房，也不需要专业的人员来维护管理，节省了宝贵的建筑面积和后期维护费用。
其次，采用风冷方式换热，无需冷却塔等大型的冷却设备，降低了初投资和以后的运行费用。
再次，超低温空气源热泵冷热水机组是为寒冷地区度身定制热量差额管理功能的“全天候”风冷热泵机组，运行范围为-25℃至+48℃。
第四，超低温空气源热泵气直通结构加强了机组低温制热的稳定性，拓宽了机组低温制热的工况范围，使机组可以在低至-25℃温度下稳定制热。
第五，相对于水冷机组，超低温空气源热泵机组解决了人们过渡季节生活环境制冷制热的需要，机组的自动控制和灵活性比较高。
水系统说明
水通过动力源输送热量至地暖末端。本系统设计两台完全相同的水循环水泵，并联在机组的回水端，循环水泵的类型为立式管道泵，一用一备。供回水管道、凝结水管，管径≤DN65用热镀锌钢管；支管DN50，丝接，管径>DN65用热镀国标钢管，焊接或法兰连接。
秉承多年来的质量理念
本系统所采用的所有辅助设备和辅助材料均为国内或国际名优产品。
消声与减振
机组、水泵的底座均需要安装优质厂家设计的减振器、橡胶减振垫、管道挠性接头等，机组均采用国标进行安装。管道本身采用橡塑保温管，具有一定弹性，降低噪音�；橛牍艿�、水泵等连接均采用橡胶软连接，减少机组噪音。
系统的维护
水系统：在水进入机组和系统之前经过高效过滤器过滤，使用名牌厂家生产的镀锌钢管输送冷冻水，所以不会在管路内形成水垢，维护保养也极为简单，只需定期清洗室内机的过滤网就可以达到正常使用效果，如果发生室内机损坏需要维修等情况，可将连接室内机的进出水阀门关闭，将内机维修即可，不影响其它设备运行，方便维修和保养。
